HL3－2A型高效節能混流式通風機PYSWF（PYHL－14A）型高溫排煙混流風機

　　HL3－2A系列低噪節能混流通風機和PYSWF（PYHL－14A）系列高溫排煙低噪節能　混流通風機，是介于軸流式和離心式通風機之間的一種新型風機，它具有離心式風機的高壓力，軸流風機的大流量，效率高，節能好，噪聲低，安裝方便等特點。本系列通風機設計穎，結構緊湊，體積小，重量輕，易安裝，與老式的離心式風機相比可節電20%，轉速小于2000r/min時，噪聲低于75dB(A)，風機聯接管道和安裝在空調箱內時，噪聲小于70dB(A)。可代替2000pa以下的中，低壓離心風機，廣泛用于工業，民用建筑通風除塵等。PYHL－14A系列風機是HTF系列的派生產品，風機進風端裝有集流消音器，產品能在300攝氏度左右環境溫度中正常運轉1小時，既能作通風換氣，又能起高溫排煙等雙重作用，適用于地下隧道，地下商場，地下倉庫等消防配套設施。

一、風機的結構特性
風機主要有葉輪。機殼，進口集流器，導流片，電動機部件組成。葉輪采用有子午加速特點的扭曲夾板片焊接在輪轂上。經動平衡校驗，超速試驗，有良好的空氣動力性能。機殼采用圓筒形，與消音功能集風器聯接成整體。出口裝肝導流片，具有良好的氣流頒布，壓力穩定。PYHL－14A型風機設計二次進風，有利降低電機的環境溫度。

二、風機的用途
HL3－2A系列混流通風機PYSWF（PYHLK－14A）系列高溫排煙混流通風機廣泛應用隧道，地下車庫，高級民用建筑，冶金，廠礦等場所的通風換氣及消防高溫排煙，HL3－2A系列風機輸送氣體溫度不得超過80攝氏度，PYSWF（PYHL－14A）系列風機工作溫度為300攝氏度。氣體內不允許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。特殊環境可選用防爆型混流風機。

三、風機性能的選擇

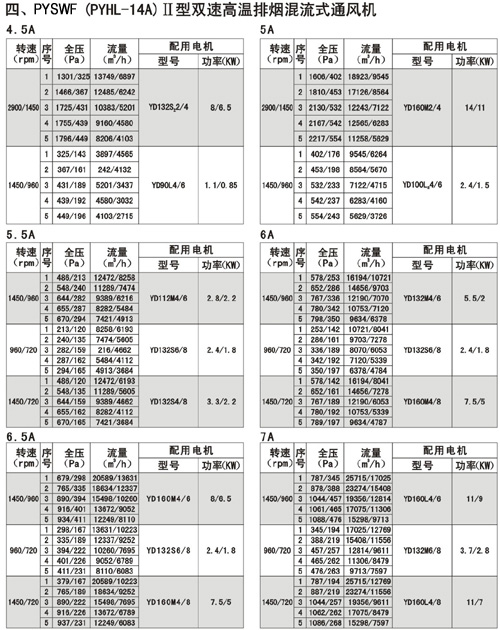

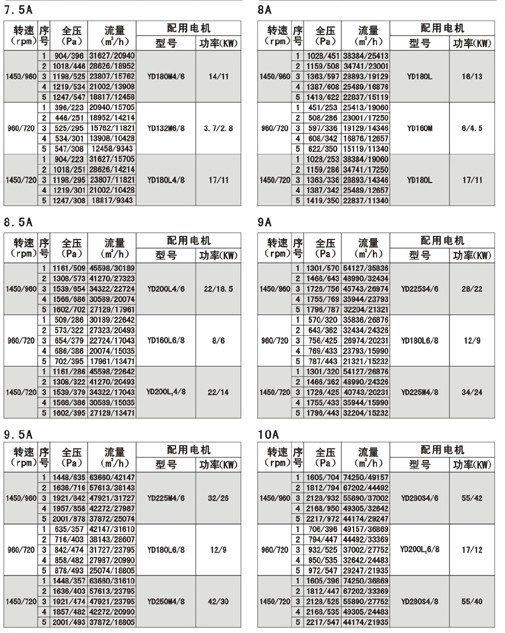

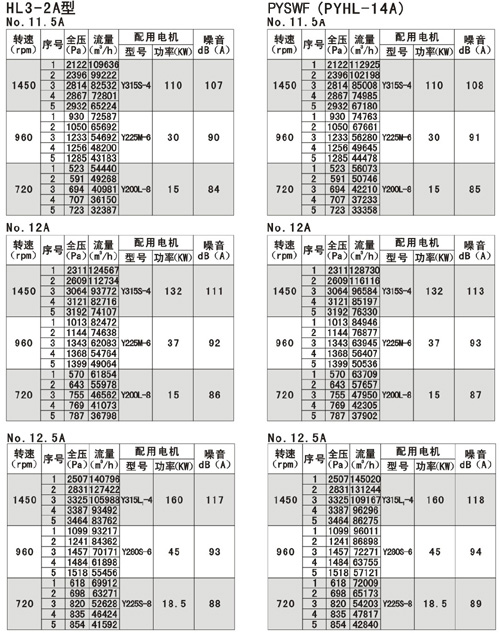

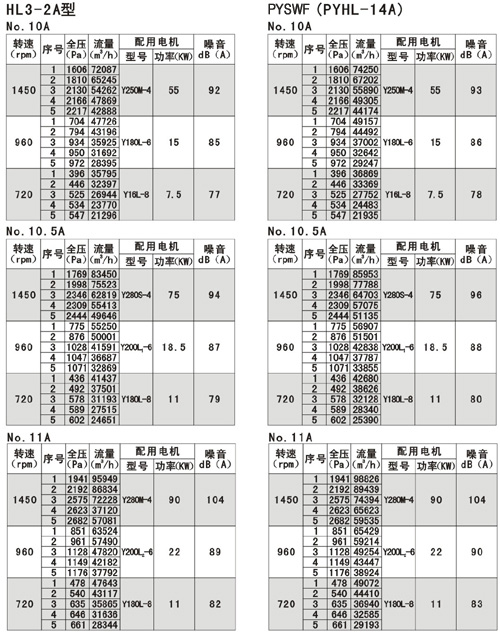

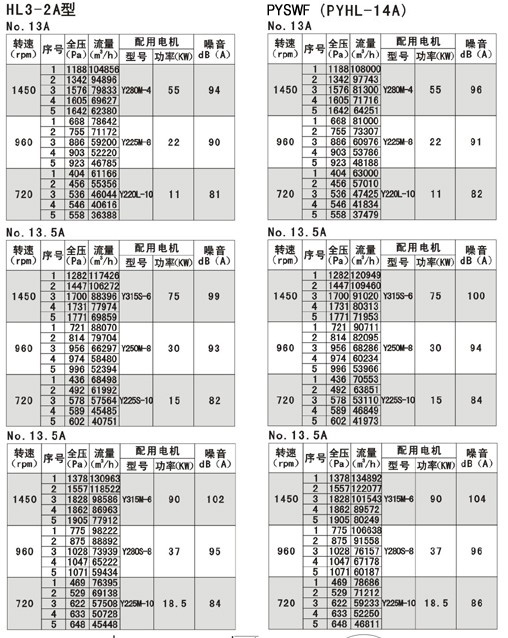

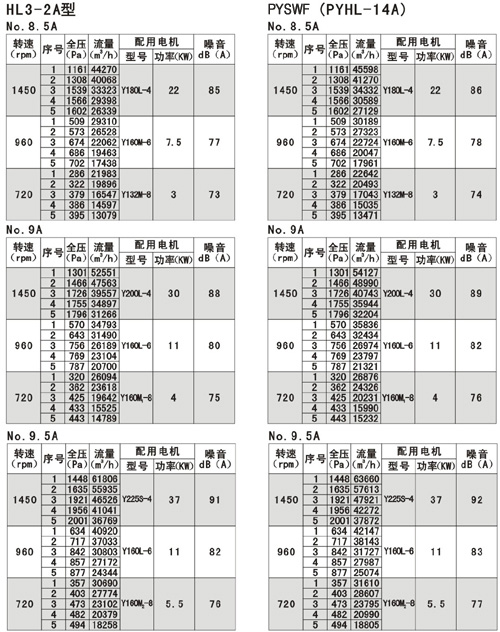

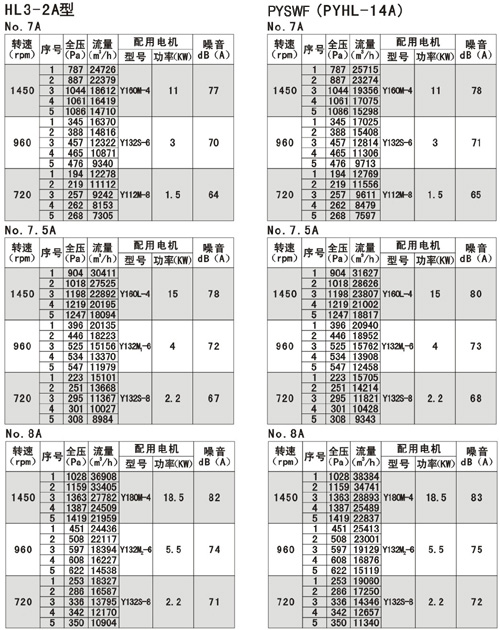

風機的性能在性能表上查閱，表中列出的性能是 效率范圍內的性能，按流量分為五個特點，選用時按性能表為準，出廠的風機合格品性能在額定流量下全壓值不超過＋＿5%。性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均按標準狀態為準，標準狀態大氣壓＝101325pa，t=20相對溫度　＝50%空氣狀態，當實際使用條件下與上述不符合時按有關公式進行換算，風機安裝方式可分為立式和臥式，如立式安裝在訂貨中注明，如流量，壓力安裝尺寸等性能參數有特殊要求，公司將為您另行設計生產。PYSWF（PYHL－14A）系列通風機的流量值為300攝氏度高溫空氣流量值，比平常選用HL3－2A系列風機流量值＋　＿5%。
